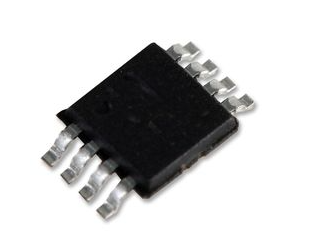

TXB0102DCUR是一款2位雙向電平轉換器, 具有自動方向感應與±15kV靜電保護. 這款非反相轉換器使用兩個獨立可配置電源軌. A端口設計用于跟蹤VCCA并接受任何電源電壓1.2至3.6V. B端口設計用于跟蹤VCCB并接受任何電源電壓1.65至5.5V. 可以在1.2, 1.5, 1.8, 2.5, 3.3和5V電壓節(jié)點中的進行通用低壓雙向轉換. VCCA不應高于VCCB. 當輸出啟用 (OE)輸入為LOW時, 所有輸出均置于高阻狀態(tài). Ioff電路可禁用輸出, 防止器件掉電時電流回流造成損壞. 為確保上電或掉電時的高阻狀態(tài), OE應通過下拉電阻連接至GND. 電阻的最小值取決于驅動器的電流源能力.
- A端口1.2至3.6V, B端口1.65至5.5V (VCCA<=VCCB)
- VCC隔離功能 - 如果任一VCC輸入處于GND, 所有輸出都處于高阻狀態(tài)
- OE輸入電路參考VCCA
- 低功耗, 最大ICC為4μA
- IOFF支持半關斷模式運行
- 閉鎖性能超過100mA, JESD 78, Class II
- 綠色產品, 無Sb/Br
應用
通信與網絡, 便攜式器材, 消費電子產品, 計算機和計算機周邊
